环氧煤沥青漆
　　相关别称是：环氧煤沥青防腐漆 环氧煤沥青防腐涂料 环氧沥青漆
　　产品说明：环氧煤沥青漆是厚浆型聚酰胺固化环氧焦油涂料，具有非常好的耐腐蚀性、耐水性，主要使用在重防腐以及腐蚀性恶劣的地区。环氧煤沥青漆包括底漆和面漆，漆膜呈黑色，施工性优异，可配套其他防腐材料，如玻璃丝纤维布、冷缠带等一起使用，达到较厚的涂层，提高防腐效果。
　　主要组成：该产品是厚浆型，以环氧树脂、煤焦沥青、颜料、助剂和溶剂等组成的漆料为乙组份，另一组份为特种环氧固化剂的双组份自干涂料。
　　主要特性：漆膜具有优良附着力、耐冲击性、耐水性；高防锈性能和良好的抗化学品性及耐油性，良好的耐磨性能。
　　主要用途：广泛用于船底、压载水仓、码头钢桩、矿井钢铁支架、酸槽、自来水管道以及工矿企业冷却水管道的外壁防腐用底、面漆。
　　技术指标如下表：
　　漆膜外观漆膜平整光滑，黑色符合标准样板铅笔硬度≥H
　　干燥时间标准厚度单涂层，25℃附 着 力≤2（划圈法，级）
　　表干 实干≤2小时 ≤24小时冲击强度50kgcm
　　弯曲实验≤1mm耐盐水（百分之3盐水，25℃，30天）不起泡，不生锈，不脱落
　　耐酸性（百分之20硫酸，25℃，30天）不起泡，不生锈，不脱落耐碱水（百分之10NaOH，25℃，30天）不起泡，不生锈，不脱落
　　包装规格漆：20千克/厅，固化剂：2.0千克/厅配 比漆料：H-100 固化剂 = 5：1（重量比）
　　施工时限8h，（25℃）理论用量250～350g/㎡
　　完全固化7天建议涂装道数涂装二至三道，50μm/道，干漆膜250μm以上
　　配 套 用 漆
　　可作为底面合一漆使用；
　　与HL52-72铝粉环氧煤沥青面漆配套用于户外耐候。
　　表 面 处 理 有氧化皮钢材，喷砂去锈质量达到Sa2.5级；无氧化皮钢材喷砂达Sa2.5级；涂漆基要达到洁净、无油污、灰尘等污物。
　　涂 装 方 法 ：无气喷涂、空气喷涂、刷涂、滚涂（专用）
　　施工方法喷嘴尺寸出口压力稀释比率（以漆料重量计）
　　无气喷涂0.43mm-0.53mm15-20Mpa0-百分之15
　　空气喷涂2.0-2.5mm0.3～0.5Mpa20-百分之40
　　刷涂——0-百分之10
　　稀释剂环氧专用稀释剂
　　储 存 期 限 存放于阴凉、干燥、通风处，漆料、固化剂一年。
　　注 意 事 项 1.施工前先阅读使用说明；
　　2.用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8小时内用完；
　　3.施工过程保持干燥清洁，配漆后固化剂包装桶需要盖严，以免胶凝；
　　4.施工及干燥期间，相对湿度不得大于百分之85，本产品涂装后须
　　设计用途

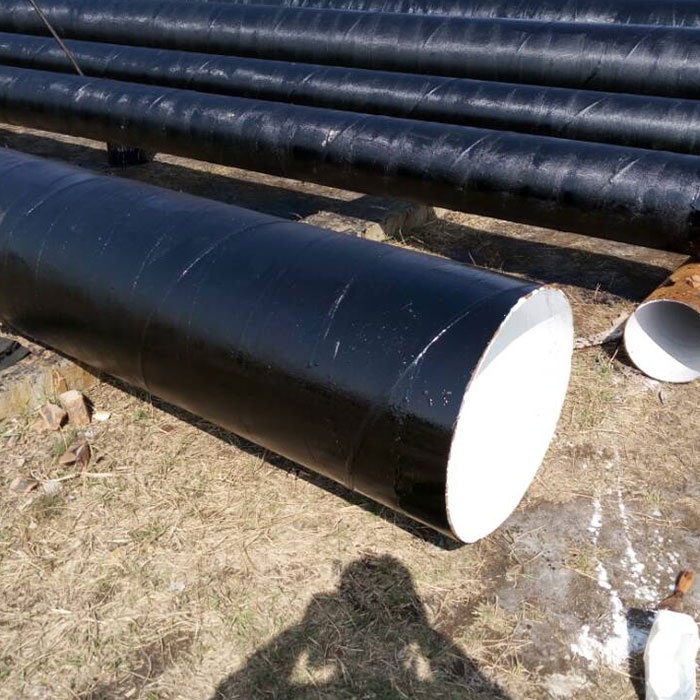

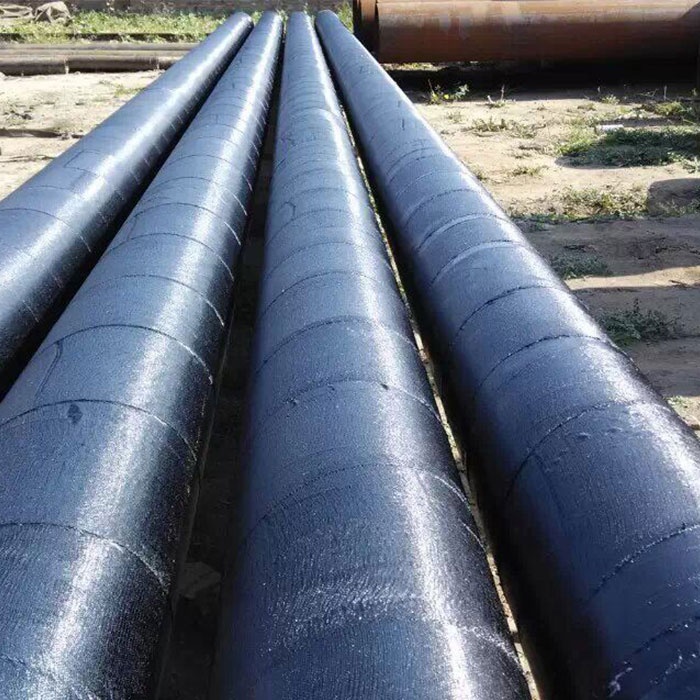

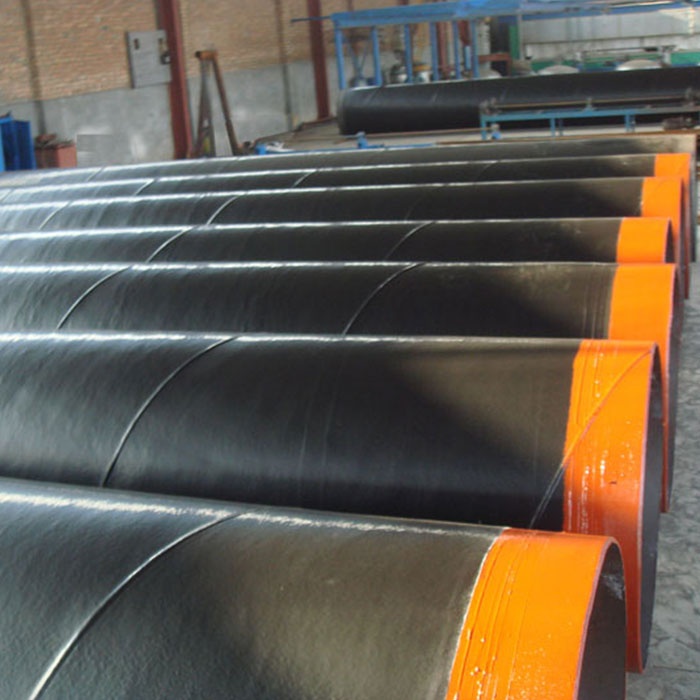

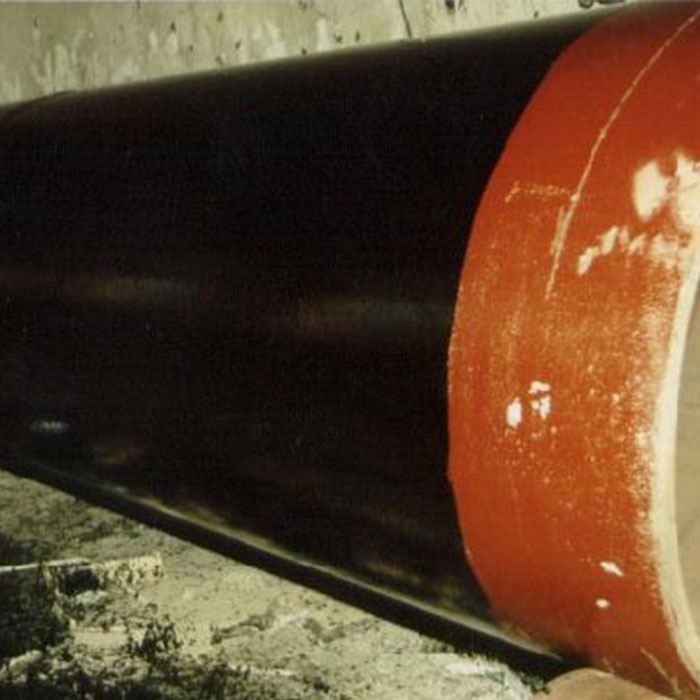

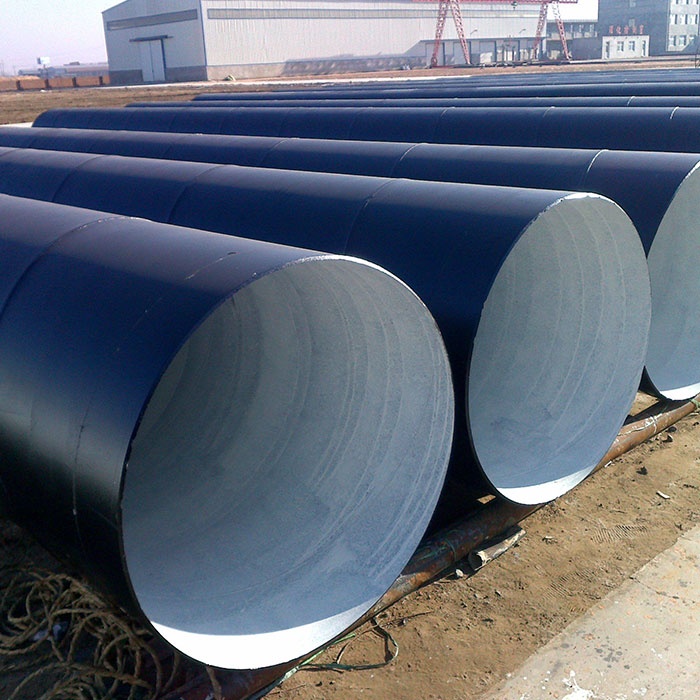

　　环氧煤沥青漆主要适用于地下设施的防腐，如埋地管道、地下储罐、供热管道、石油管道外壁等；用于潮湿地区防腐，或水下浸没区防腐，如污水管道内壁、水下钢结构、污水处理池、压载舱等；用于水泥混凝土结构的防腐，防止水汽对基材造成腐蚀。
